外部からの熱侵入を防ぐ「保冷」機能

氷点下の流体を運ぶ配管では、周囲の熱が侵入すると流体温度が上昇し、冷却能力の低下や冷凍機への負荷増大を招きます。これを防ぐのが「保冷」機能です。熱伝導率の低い断熱材で熱を遮断することで、流体温度を一定に保ち、エネルギー効率を維持します。ランニングコスト削減にも直結する重要な要素です。

配管表面の「結露防止（防露）」機能

配管内が氷点下になると、表面温度が露点温度を下回り、結露が発生しやすくなります。結露は配管や周辺機器の錆・腐食の原因となるほか、滴下水による製品汚損や作業環境の悪化も招きます。そのため、保温工事によって表面温度を露点温度以上に保ち、結露を未然に防ぐ機能が不可欠です。

流体や配管の「凍結防止」機能

極低温時や設備停止時に、配管内の流体凍結や周囲水分の凍結による配管破損のリスクがあります。特にブラインは濃度管理次第で凍結する可能性があるため、断熱層で外部環境の影響を遮断し、凍結リスクを最小限に抑える機能が求められます。断熱材は万が一の凍結時に緩衝材となり、配管へのダメージを軽減する効果もあります。

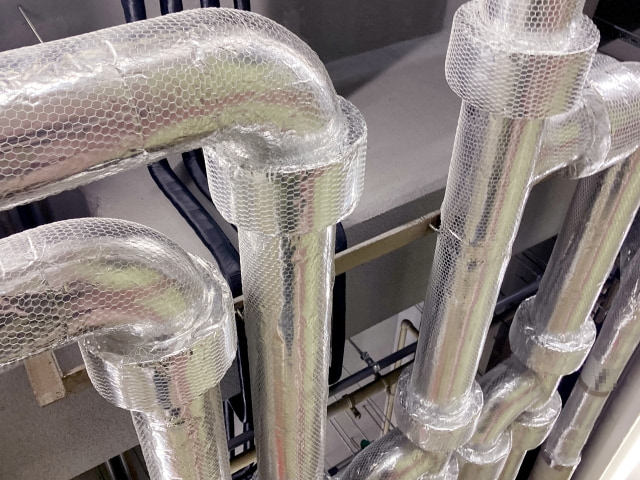

吸湿・透湿抵抗の高い材料の選定

低温配管の断熱材選びで最も重要なのは、湿気を通しにくい（透湿抵抗が高い）材料を選ぶことです。断熱材内部に湿気が浸入すると、内部で結露や凍結（内部結露）が発生し、断熱性能が著しく低下します。また、氷の体積膨張によって断熱材が破壊されることもあります。そのため、独立気泡構造を持つ「硬質ウレタンフォーム」や「ポリスチレンフォーム」など、吸水・吸湿性が極めて低い材料が推奨されます。

熱伝導率と施工性のバランス

断熱性能を示す熱伝導率が低い材料ほど、薄い厚みで高い保冷効果が得られます。しかし、配管の形状や施工場所によっては、柔軟性のある材料が必要な場合もあります。例えば、複雑な形状のバルブやフランジ周りには、加工しやすい材料や、現場発泡ウレタンなどが選ばれることもあります。熱伝導率だけでなく、現場での施工性や密着性も考慮して選定することが、隙間のない確実な施工につながります。

外装材（ラッキング）との組み合わせ

断熱材単体では、長期的な耐久性や防湿性を完全に確保することは困難です。そのため、断熱材の外側に防湿層（防湿フィルムなど）を設け、さらにその上から板金（ラッキング）で保護する構成が一般的です。特に屋外では紫外線や風雨の影響を受けるため、耐久性の高いガルバリウム鋼板やステンレス鋼板などが選ばれます。使用環境に適した外装材を選定することは、断熱材の性能維持に直結します。

1．配管の下地処理と断熱材の取り付け

まず、配管表面の汚れや錆を完全に除去し、乾燥状態を確認します。その後、選定した断熱材を配管に隙間なく取り付けます。低温配管ではわずかな隙間でも熱橋（ヒートブリッジ）となり、結露や氷結の起点となるため、継ぎ目や合わせ目は専用の接着剤や気密テープを用いて完全に密閉します。特にバルブや支持部などの形状が複雑な箇所は、職人の高度な技術により隙間を埋める精密な作業が求められます。

2．防湿層の形成

断熱材を取り付けた後、その外側に防湿層を形成します。これは、外部からの湿気が断熱材内部に浸入するのを防ぐための極めて重要な工程です。専用の防湿フィルムや防湿テープを隙間なく巻き付け、重ね代を十分に取って密閉します。防湿層にわずかでも破れや隙間があると、そこから湿気が入り込み、時間の経過とともに内部結露や断熱材の劣化を引き起こすため、細心の注意を払った慎重な作業が必要です。

3．外装材（ラッキング）の取り付け

最後に、断熱材と防湿層を物理的な衝撃や紫外線、雨風から守るために、外装材（ラッキング）を取り付けます。一般的には耐久性に優れたガルバリウム鋼板やステンレス鋼板などが使用されます。ラッキングの継ぎ目にはコーキング処理を施し、雨水の浸入を確実に防ぎます。工場の美観を整えるだけでなく、保温層全体を長期的に保護し、設備の安定稼働と長寿命化に寄与する重要な仕上げ工程です。
